PASSO / QNC10
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NOTE / E11
|
WAGON-R / MC系
|
 |
 |
 |

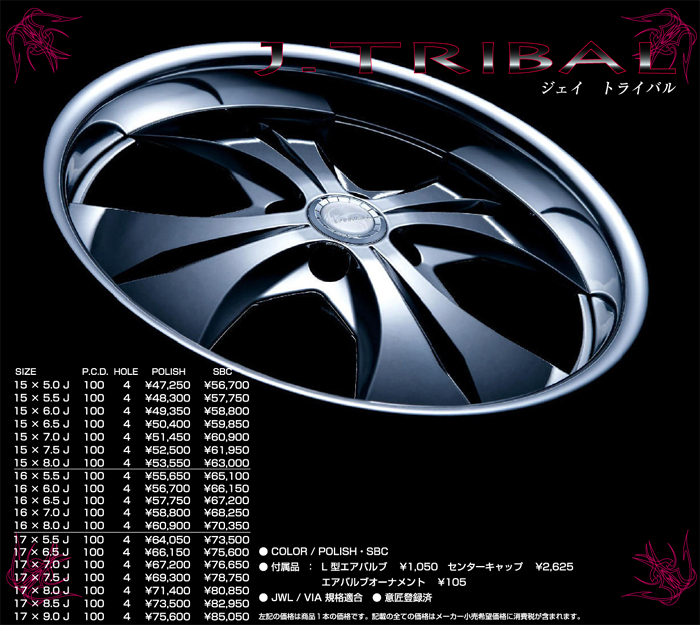

| SIZE | LOW DISK |
|
|---|---|---|
1mm単位での設定が可能。 |
推奨オフセット設定。 |
|
HUB（高さ) 43mm |
||
| 1550 | +32(16) | +32(16) 7mm* |
| 1555 | +26(28)〜+34(20) | +26(28) +34(20) 2mm* |
| 1560 | +24(37)〜+40(21) | +26(35) +32(29) +35(26) +38(23) |
| 1565 | +18(49)〜+45(22) | +20(47) +25(42) +32(35) +35(32) +38(29) +45(22) |
| 1570 | +11(62)〜+45(28) | +20(53) +25(48) +32(41) +35(38) +38(35) +45(28) |
| 1575 | +5(75)〜+45(35) | +15(65) +25(55) +32(48) +35(45) +38(42) +45(35) |
| 1580 | -1(87)〜+45(41) | +10(76) +20(66) +25(61) +32(54) +35(51) +38(48) +45(41) |
| HUB高さ 44mm | ||
| 1655 | +27(28)〜+34(21) | +28(27) +34(21) 3mm* |
| 1660 | +21(40)〜+41(20) | +26(35) +32(29) +35(26) +38(23) |
| 1665 | +14(53)〜+47(20) | +20(47) +25(42) +32(35) +35(32) +38(29) +45(22) |
| 1670 | +13(61)〜+47(27) | +20(54) +25(49) +32(42) +35(39) +38(36) +45(29) |
| 1680 | +13(74)〜+47(40) | +10(77) +20(67) +25(62) +32(55) +35(52) +38(49) +45(42) |
| HUB高さ 48mm | ||
| 1755 | +32(26)〜+37(21) | +34(24) 6mm* |
| 1765 | +23(48)〜+48(23) 7mm* | +38(33) |
| 1770 | +17(60)〜+48(29) | +38(39) +43(34) +48(29) 1mm* |
| 1775 | +10(74)〜+48(36) | +38(46) +43(41) +48(36) |
| 1780 | +4(86)〜+48(42) | +25(65) +38(52) +43(47) +48(42) |
| 1785 | -2(98)〜+48(48) | +25(71) +32(64) +38(58) +43(53) +48(48) |
| 1790 | -8(111)〜+48(55) | +25(78) +32(71) +38(65) +43(60) +48(55) |
| 1mm単位で オフセット設定可能 ( )はリム深さmm |
推奨オフセット設定 *はディスク突出しがプラスです。ハブ径Φ60mm |
|
| SIZE | SUPER LOW DISK |
|
|---|---|---|
1mm単位での設定が可能。 |
推奨オフセット設定。 |
|
| HUB高さ 30mm | ||
| 1550 | +45(16) | +45(16) 7mm* |
| 1555 | +39(28)〜+45(22) | +39(28) +42(25) +45(22) |
| 1560 | +37(37)〜+45(29) | +38(36) +42(32) +45(29) |
| 1565 | +31(49)〜+45(35) | +32(48) +35(45) +38(42) +45(35) |
| 1570 | +24(62)〜+45(41) | +25(61) +32(54) +35(51) +38(48) +45(41) |
| 1575 | +18(75)〜+45(48) | +20(73) +25(68) +32(61) +35(58) +38(55) +45(48) |
| 1580 | +12(87)〜+45(54) | +12(87) +20(79) +25(74) +32(67) +35(64) +38(61) +45(54) |
| HUB高さ 31mm | ||
| 1655 | +40(28)〜+47(21) | +40(28) +45(23) 1mm* |
| 1660 | +34(40)〜+47(27) | +38(36) +42(32) +45(29) |
| 1665 | +27(53)〜+47(33) | +32(48) +35(45) +38(42) +45(35) |
| 1670 | +26(61)〜+47(40) | +26(61) +32(55) +35(52) +38(49) +45(42) |
| 1680 | +13(87)〜+47(53) | +20(80) +25(75) +32(68) +35(65) +38(62) +45(55) |
| HUB高さ 35mm | ||
| 1755 | +45(24)〜+50(19) | +45(24) 8mm* |
| 1765 | +36(48)〜+48(36) 6mm* | +38(46) |
| 1770 | +30(60)〜+48(42) | +32(58) +35(55) +38(52) +45(45) +48(42) |
| 1775 | +23(74)〜+48(49) | +25(72) +32(65) +35(62) +38(59) +45(52) +48(49) |
| 1780 | +17(86)〜+48(55) | +25(78) +32(71) +35(68) +38(65) +45(58) +48(55) |
| 1785 | +11(98)〜+48(61) | +20(89) +25(84) +32(77) +35(74) +38(71) +45(64) +48(61) |
| 1790 | +5(111)〜+48(68) | +20(96) +25(91) +32(84) +35(81) +38(78) +45(71) +48(68) |
| 1mm単位で オフセット設定可能 ( )はリム深さmm |
推奨オフセット設定 *はディスク突出しがプラスです。ハブ径Φ60mm |
|

 |
